產品簡介

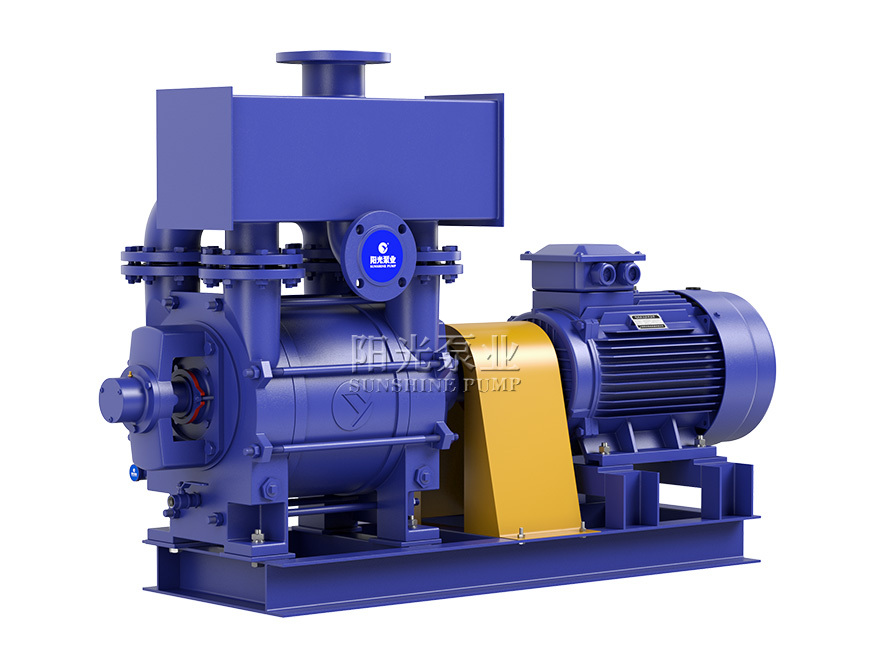

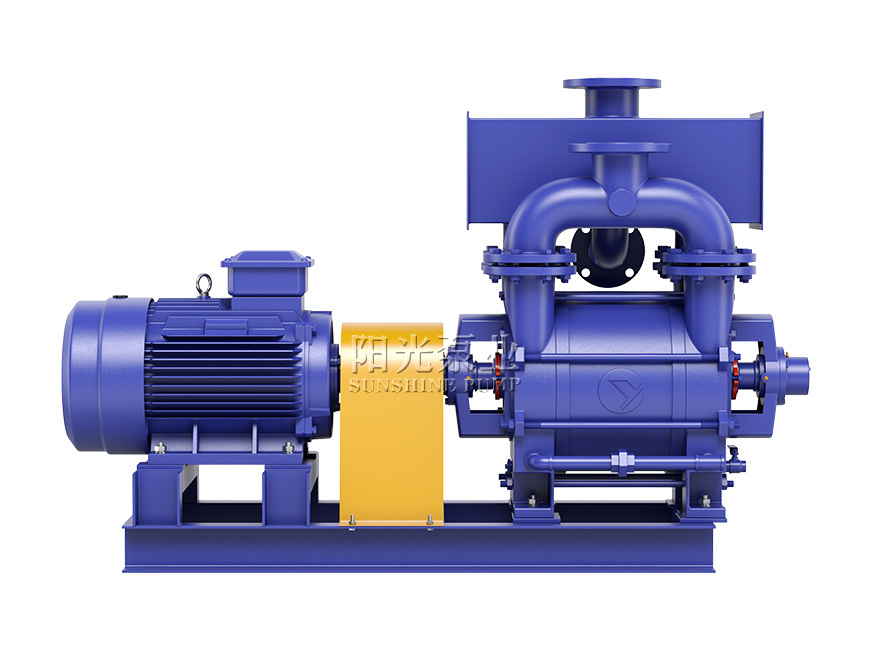

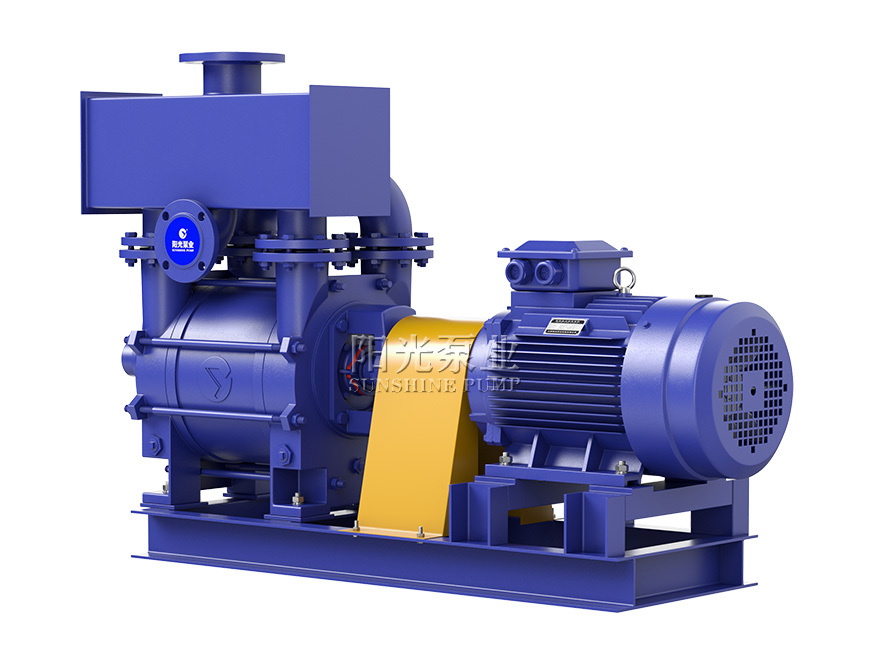

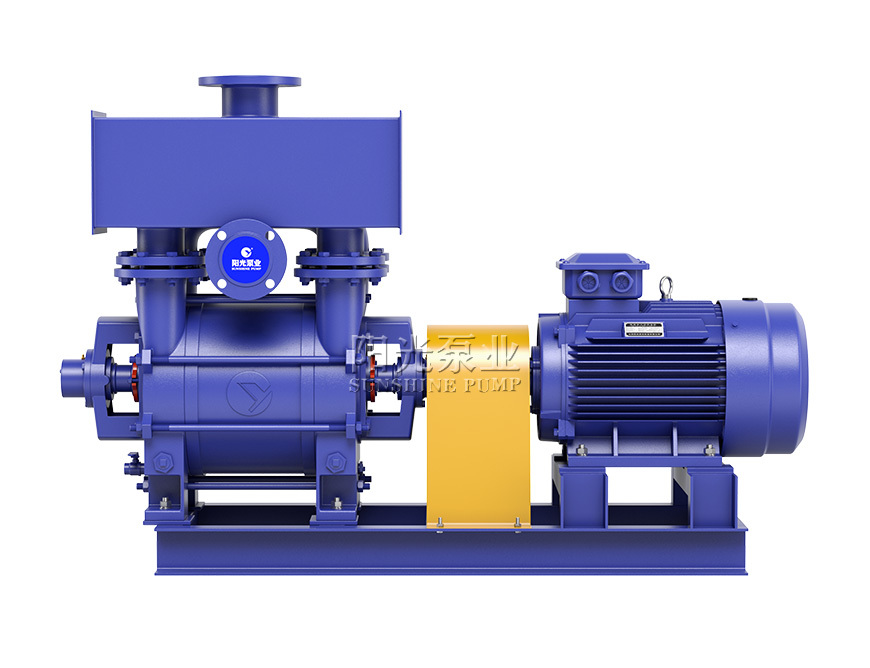

上海陽光泵業2BE系列水環真空及壓縮機，是高效節能產品，通常用于抽吸不含固體顆粒，不溶于水、無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結構材料，亦可用于抽吸腐蝕氣體或以腐蝕液體做工作液。 對關鍵部件泵軸、葉輪、分配板等優化了設計，解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體進行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊、抗折彎能力得以根本保證，能適應載荷沖擊波的惡劣工況。?
產品特點
·采用單級單作用的結構形式，具有結構簡單、維修方便、運行可靠、高效節能的優點，并能適應排水量大、載荷沖擊波等惡劣工況。
·自帶氣水分離器，多位置設有吸排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸承兩端壓蓋調整，安裝使用方便、操作簡單。
適用范圍
·廣泛用于造紙、化工、石化、輕工、制藥、食品、建材、電器、洗煤、選礦、化肥等行業。
·在煤炭行業尤其可抽放高度易燃易爆氣體，如瓦斯、甲烷，可設計安裝地面瓦斯抽放站，可配套移動瓦斯抽放系統。
結構圖紙
性能參數
2BEA系列水環式真空泵：
| 型號 | 轉速(傳動方式) (r/min) | 軸功率 (kW) | 電機功率 (kW) | 配用電機 (380V) | 極限真空度 (mbar) | 流量 (m3/h) | 流量 (m3/min) |
| 2BEA 102-0 | 1450（直聯） | 5.8 | 7.5 | Y132M-4 | 33mbar | 235 | 3.9 |
| 1300（皮帶） | 5 | 7.5 | Y132M-4 | (-0.098MPa) | 210 | 3.5 | |
| 1625（皮帶） | 6.8 | 7.5 | Y132M-4 | 270 | 4.5 | ||
| 1750（皮帶） | 8 | 11 | Y160M-4 | 290 | 4.8 | ||
| 2BEA 103-0 | 1450（直聯） | 8.2 | 11 | Y160M-4 | 33mbar | 340 | 5.7 |
| 1300（皮帶） | 7 | 11 | Y160M-4 | (-0.098MPa) | 300 | 5 | |
| 1625（皮帶） | 9.9 | 15 | Y160L-4 | 385 | 6.4 | ||
| 1750（皮帶） | 11.1 | 15 | Y160L-4 | 412 | 6.9 | ||
| 2BEA 151-0 | 1450（直聯） | 10.8 | 15 | Y160L-4 | 33mbar | 405 | 6.8 |
| 1100（皮帶） | 7.2 | 11 | Y160M-4 | (-0.098MPa) | 300 | 5 | |
| 1300（皮帶） | 9.2 | 11 | Y160M-4 | 360 | 6 | ||
| 1625（皮帶） | 13.2 | 15 | Y160L-4 | 445 | 7.4 | ||
| 1750（皮帶） | 14.8 | 18.5 | Y180M-4 | 470 | 7.8 | ||
| 2BEA 152-0 | 1450（直聯） | 12.5 | 15 | Y160L-4 | 33mbar | 465 | 7.8 |
| 1100（皮帶） | 8.3 | 11 | Y160M-4 | (-0.098MPa) | 340 | 5.7 | |
| 1300（皮帶） | 10.5 | 15 | Y160L-4 | 415 | 6.9 | ||
| 1625（皮帶） | 15 | 18.5 | Y180M-4 | 510 | 8.5 | ||
| 1750（皮帶） | 17.2 | 22 | Y180L-4 | 535 | 8.9 | ||
| 2BEA 153-0 | 1450（直聯） | 16.3 | 18.5 | Y180M-4 | 33mbar | 600 | 10 |
| 1100（皮帶） | 10.6 | 15 | Y160L-4 | (-0.098MPa) | 445 | 7.4 | |
| 1300（皮帶） | 13.6 | 18.5 | Y180M-4 | 540 | 9 | ||
| 1625（皮帶） | 19.6 | 22 | Y180L-4 | 660 | 11 | ||
| 1750（皮帶） | 22.3 | 30 | Y200L-4 | 700 | 11.7 | ||
| 2BEA 202-0 | 970（直聯） | 17 | 22 | Y200L2-6 | 33mbar | 760 | 12.7 |
| 790（皮帶） | 14 | 18.5 | Y180M-4 | (-0.098MPa) | 590 | 9.8 | |
| 880（皮帶） | 16 | 18.5 | Y180M-4 | 670 | 11.2 | ||
| 1100（皮帶） | 22 | 30 | Y200L-4 | 850 | 14.2 | ||
| 1170（皮帶） | 25 | 30 | Y200L-4 | 890 | 14.8 | ||
| 1300（皮帶） | 30 | 37 | Y225S-4 | 950 | 15.8 | ||
| 2BEA 203-0 | 970（直聯） | 27 | 37 | Y250M-6 | 33mbar | 1120 | 18.7 |
| 790（皮帶） | 20 | 30 | Y200L-4 | (-0.098MPa) | 880 | 14.7 | |
| 880（皮帶） | 23 | 30 | Y200L-4 | 1000 | 16.7 | ||
| 1100（皮帶） | 33 | 45 | Y225M-4 | 1270 | 21.2 | ||
| 1170（皮帶） | 37 | 45 | Y225M-4 | 1320 | 22 | ||
| 1300（皮帶） | 45 | 55 | Y250M-4 | 1400 | 23.3 | ||
| 2BEA 252-0 | 740（直聯） | 38 | 45 | Y280M-8 | 33mbar | 1700 | 28.3 |
| 558（皮帶） | 26 | 30 | Y200L-4 | (-0.098MPa) | 1200 | 20 | |
| 660（皮帶） | 31.8 | 37 | Y225S-4 | 1500 | 25 | ||
| 832（皮帶） | 49 | 55 | Y250M-4 | 1850 | 30.8 | ||
| 885（皮帶） | 54 | 75 | Y280S-4 | 2000 | 33.3 | ||
| 938（皮帶） | 60 | 75 | Y280S-4 | 2100 | 35 | ||
| 2BEA 253-0 | 740（直聯） | 54 | 75 | Y315M-8 | 33mbar | 2450 | 40.8 |
| 560（皮帶） | 37 | 45 | Y225M-4 | (-0.098MPa) | 1750 | 29.2 | |
| 660（皮帶） | 45 | 55 | Y250M-4 | 2140 | 35.7 | ||
| 740（皮帶） | 54 | 75 | Y280S-4 | 2450 | 40.8 | ||
| 792（皮帶） | 60 | 75 | Y280S-4 | 2560 | 42.7 | ||
| 833（皮帶） | 68 | 90 | Y280M-4 | 2700 | 45 | ||
| 885（皮帶） | 77 | 90 | Y280M-4 | 2870 | 47.8 | ||
| 938（皮帶） | 86 | 110 | Y315S-4 | 3020 | 50.3 | ||
| 2BEA 303-0 | 740（直聯） | 98 | 110 | Y315L2-8 | 33mbar | 4000 | 66.7 |
| 590（直聯） | 65 | 75 | Y315L2-10 | (-0.098MPa) | 3200 | 53.3 | |
| 466（皮帶） | 48 | 55 | Y250M-4 | 2500 | 41.7 | ||
| 521（皮帶） | 54 | 75 | Y280S-4 | 2800 | 46.7 | ||
| 583（皮帶） | 64 | 75 | Y280S-4 | 3100 | 51.7 | ||
| 657（皮帶） | 78 | 90 | Y280M-4 | 3580 | 59.7 | ||
| 743（皮帶） | 99 | 132 | Y315M-4 | 4000 | 66.7 | ||
| 2BEA 305-1 | 740（直聯） | 102 | 132 | Y355M1-8 | 160mbar | 4650 | 77.5 |
| 2BEA 306-1 | 590（直聯） | 70 | 90 | Y355M1-10 | (-0.085MPa) | 3750 | 62.5 |
| 490（皮帶） | 55 | 75 | Y280S-4 | 3150 | 52.5 | ||
| 521（皮帶） | 59 | 75 | Y280S-4 | 3320 | 55.3 | ||
| 583（皮帶） | 68 | 90 | Y280M-4 | 3700 | 61.2 | ||
| 657（皮帶） | 84 | 110 | Y315S-4 | 4130 | 68.8 | ||
| 743（皮帶） | 103 | 132 | Y315M-4 | 4650 | 77.5 | ||
| 2BEA 353-0 | 590（直聯） | 121 | 160 | Y355L2-10 | 33mbar | 5300 | 88.3 |
| 390（皮帶） | 65 | 75 | Y280S-4 | (-0.098MPa) | 3580 | 59.7 | |
| 415（皮帶） | 70 | 90 | Y280M-4 | 3700 | 61.7 | ||
| 464（皮帶） | 81 | 110 | Y315S-4 | 4100 | 68.3 | ||
| 520（皮帶） | 97 | 132 | Y315M-4 | 4620 | 77 | ||
| 585（皮帶） | 121 | 160 | Y315L1-4 | 5200 | 86.7 | ||
| 620（皮帶） | 133 | 160 | Y315L1-4 | 5500 | 91.7 | ||
| 660（皮帶） | 152 | 185 | Y315L2-4 | 5850 | 97.5 | ||
| 2BEA 355-1 | 590（直聯） | 130 | 160 | Y355L2-10 | 160mbar | 6200 | 103.3 |
| 2BEA 356-1 | 390（皮帶） | 75 | 90 | Y280M-4 | (-0.085MPa) | 4180 | 69.7 |
| 435（皮帶） | 86 | 110 | Y315S-4 | 4600 | 76.7 | ||
| 464（皮帶） | 90 | 110 | Y315S-4 | 4850 | 80.8 | ||
| 520（皮帶） | 102 | 132 | Y315M-4 | 5450 | 90.8 | ||
| 555（皮帶） | 115 | 132 | Y315M-4 | 5800 | 98.3 | ||
| 585（皮帶） | 130 | 160 | Y315L1-4 | 6100 | 101.7 | ||
| 620（皮帶） | 145 | 185 | Y315L2-4 | 6350 | 105.8 | ||
| 2BEA 403-0 | 330（皮帶） | 97 | 132 | Y315M-4 | 33mbar | 5160 | 86 |
| 372（皮帶） | 110 | 132 | Y315M-4 | (-0.098MPa) | 5700 6470 | 95 | |
| 420（皮帶） | 131 | 160 | Y315L1-4 | 7380 | 107.8 | ||
| 472（皮帶） | 160 | 200 | Y315L2-4 | 8100 | 123 | ||
| 530（皮帶） | 203 | 250 | Y355M2-4 | 8600 | 135 | ||
| 565（皮帶） | 234 | 280 | Y355L1-4 | 143.3 | |||
| 2BEA 405-1 | 330（皮帶） | 100 | 132 | Y315M-4 | 160mbar | 6000 | 100 |
| 2BEA 406-1 | 372（皮帶） | 118 | 160 | Y315L1-4 | (-0.085MPa) | 6700 | 111.7 |
| 420（皮帶） | 140 | 185 | Y315L2-4 | 7500 | 125 | ||
| 472（皮帶） | 170 | 200 | Y315L2-4 | 8350 | 139.2 | ||
| 530（皮帶） | 206 | 250 | Y355M2-4 | 9450 | 157.5 | ||
| 565（皮帶） | 235 | 280 | Y355L1-4 | 10100 | 168.3 |
注：
1、性能數據基于進氣溫度20℃，進水溫度15℃。排氣壓力1013hPa，吸入介質為飽和空氣的條件。
2、性能允差：±10%。
3、電機功率為通常采用的配套功率，用戶有特殊要求或作為壓縮機用時，請與上海陽光泵業洽商。
2BEC系列水環式真空泵：
| 型號 | 轉速(傳動方式) (r/min) | 軸功率 (kW) | 電機功率 (kW) | 流量 (m3/h) | 流量 (m3/min) | 極限真空度 (mbar) | 泵頭重量 (kg) |
| 2BEC 400 | 340(皮帶/減速機） | 82 | 110 | 4850 | 80.8 | 160 | 3275 |
| 390(皮帶/減速機） | 95 | 110 | 5650 | 94.2 | 160 | 3275 | |
| 440(皮帶/減速機） | 115 | 132 | 6250 | 104.2 | 160 | 3275 | |
| 490(皮帶/減速機） | 134 | 160 | 6900 | 115 | 160 | 3275 | |
| 530(皮帶/減速機） | 148 | 185 | 7470 | 124.5 | 160 | 3275 | |
| 570(皮帶/減速機） | 167 | 200 | 8000 | 133.3 | 160 | 3275 | |
| 610(皮帶/減速機） | 189 | 220 | 8600 | 143.3 | 160 | 3275 | |
| 2BEC 420 | 340(皮帶/減速機） | 108 | 132 | 6650 | 110.8 | 160 | 3720 |
| 390(皮帶/減速機） | 132 | 160 | 7650 | 127.5 | 160 | 3720 | |
| 440(皮帶/減速機） | 157 | 185 | 8550 | 142.5 | 160 | 3720 | |
| 490(皮帶/減速機） | 180 | 200 | 9400 | 156.6 | 160 | 3720 | |
| 530(皮帶/減速機） | 204 | 220 | 10150 | 169.2 | 160 | 3720 | |
| 570(皮帶/減速機） | 229 | 250 | 10700 | 178.3 | 160 | 3720 | |
| 610(皮帶/減速機） | 260 | 315 | 11600 | 193.3 | 160 | 3720 | |
| 2BEC 500 | 260（減速機) | 142 | 160 | 8700 | 145 | 160 | 6110 |
| 300（減速機) | 171 | 200 | 10150 | 169.2 | 160 | 6110 | |
| 340（減速機) | 203 | 250 | 11400 | 190 | 160 | 6110 | |
| 380（減速機) | 238 | 280 | 12700 | 211.7 | 160 | 6110 | |
| 420（減速機) | 277 | 315 | 13800 | 230 | 160 | 6110 | |
| 470（減速機) | 338 | 400 | 15500 | 258.3 | 160 | 6110 | |
| 2BEC 520 | 260（減速機) | 172 | 200 | 10700 | 178.3 | 160 | 6740 |
| 300（減速機) | 210 | 250 | 12300 | 205 | 160 | 6740 | |
| 340（減速機) | 245 | 280 | 14000 | 233.3 | 160 | 6740 | |
| 380（減速機) | 288 | 315 | 15400 | 256.7 | 160 | 6740 | |
| 420（減速機) | 337 | 400 | 16800 | 280 | 160 | 6740 | |
| 470（減速機) | 412 | 500 | 18700 | 311.7 | 160 | 6740 | |
| 2BEC 600 | 230（減速機) | 205 | 250 | 12700 | 211.7 | 160 | 9100 |
| 260（減速機) | 243 | 280 | 14400 | 240 | 160 | 9100 | |
| 290（減速機) | 285 | 315 | 16000 | 266.7 | 160 | 9100 | |
| 320（減速機) | 322 | 355 | 17500 | 291.7 | 160 | 9100 | |
| 350（減速機) | 365 | 450 | 19000 | 316.7 | 160 | 9100 | |
| 400（減速機) | 465 | 560 | 21600 | 360 | 160 | 9100 | |
| 2BEC 620 | 230（減速機) | 250 | 280 | 15600 | 260 | 160 | 10700 |
| 260（減速機) | 300 | 355 | 17700 | 295 | 160 | 10700 | |
| 290（減速機) | 340 | 400 | 19500 | 325 | 160 | 10700 | |
| 320（減速機) | 390 | 450 | 21300 | 355 | 160 | 10700 | |
| 350（減速機) | 450 | 500 | 23200 | 386.7 | 160 | 10700 | |
| 400（減速機) | 570 | 630 | 26200 | 436.7 | 160 | 10700 | |
| 2BEC 670 | 210（減速機) | 280 | 315 | 18300 | 305 | 160 | 12700 |
| 240（減速機) | 350 | 400 | 20400 | 340 | 160 | 12700 | |
| 270（減速機) | 415 | 450 | 23160 | 386 | 160 | 12700 | |
| 300（減速機) | 465 | 560 | 25500 | 425 | 160 | 12700 | |
| 320（減速機) | 523 | 630 | 27000 | 450 | 160 | 12700 | |
| 330（減速機) | 545 | 630 | 27720 | 462 | 160 | 12700 | |
| 370（減速機) | 670 | 800 | 30960 | 516 | 160 | 12700 | |
| 2BEC 720 | 190（減速機) | 345 | 400 | 21900 | 365 | 160 | 15700 |
| 210（減速機) | 395 | 450 | 24300 | 405 | 160 | 15700 | |
| 240（減速機) | 475 | 560 | 27480 | 458 | 160 | 15700 | |
| 270（減速機) | 550 | 630 | 30540 | 509 | 160 | 15700 | |
| 300（減速機) | 642 | 710 | 33780 | 563 | 160 | 15700 | |
| 340（減速機) | 795 | 900 | 38100 | 635 | 160 | 15700 |
注：
2BEC系列產品在設計時就已充分考慮到它必須能抽除各種各樣的氣體。其在造紙、煤礦、電廠、真空過濾、化工、石化、食品加工等行業得到了廣泛的應用。
